橡膠V帶的使用
橡膠V帶從設計原理分析，屬于摩擦傳動。機械裝置的主動輪和被動輪在傳動時，產生一定的打滑，在V帶與帶輪之間產生摩擦力。在摩擦力的作用下，電機的動能從主動輪傳遞到被動輪，使負載產生動作。
保持緊張力為了避免V帶過度打滑，導致V帶發熱變粘、變軟。V帶使用時必須保持一定的張 力，V帶使用初期(使用72小時)，必須及時再張緊。后續使用中，根據V帶的實際情況，不斷調節張力。
帶輪不能太小每種橡膠V帶，都有一個最小的允許彎曲半徑，V帶的彎曲變化太大將直接影響V疲勞壽命。 詳細見表：
| 帯型 | Y | Z | A | B | C | D | E |
| 帯型最小直徑 | 20 | 50 | 75 | 125 | 200 | 355 | 500 |
| 帯型 | SPZ | SPA | SPB | SPC | 3V | 5V | 8V |
| 帯型最小直徑 | 63 | 90 | 140 | 224 | 67 | 180 | 330 |
| 帯型 | ZX | AX | BX | CX | 3VX | 5VX | |
| 帯型最小直徑 | 40 | 56 | 90 | 140 | 56 | 112 | |
| 帯型 | XPZ | XPA | XPB | XPC | |||
| 帯型最小直徑 | 50 | 63 | 100 | 160 |
V帶速度
V帶傳動時，線速度控制在15-20米/秒；V帶的屈撓次數，控制在40次/秒。
選擇合適的功率根據V帶的傳動工作情況，選擇合適的傳動功率，確認應該裝配的V帶型號和配置數量。
帯型的選擇普通V帶的帶型根據傳動的設計功率和小帶輪的轉速選取，如圖1：

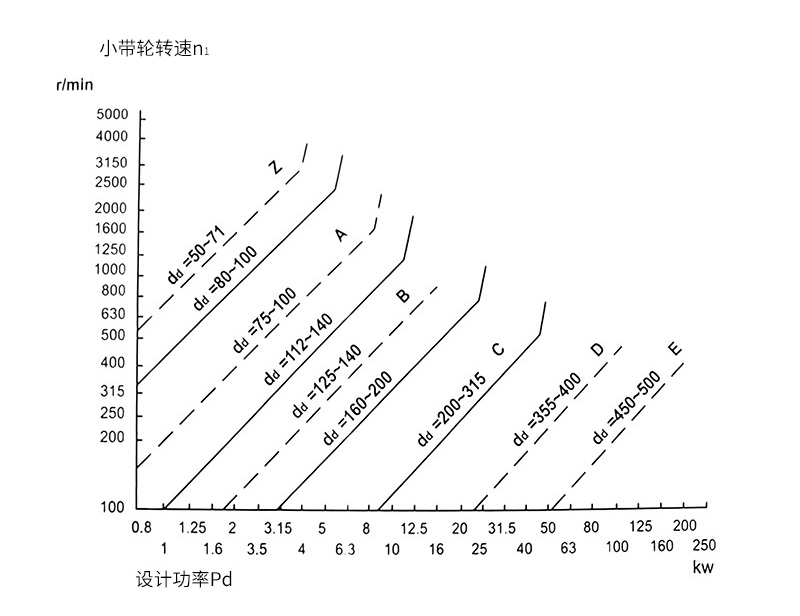

圖1.普通V帶選型圖
窄形V帶的帶型根據傳動的設計功率和小帶輪的轉速選取，如果選擇點處于兩種類型的交界處，就按兩種帶型來設計，最后按實際情況選中一種，如圖2：

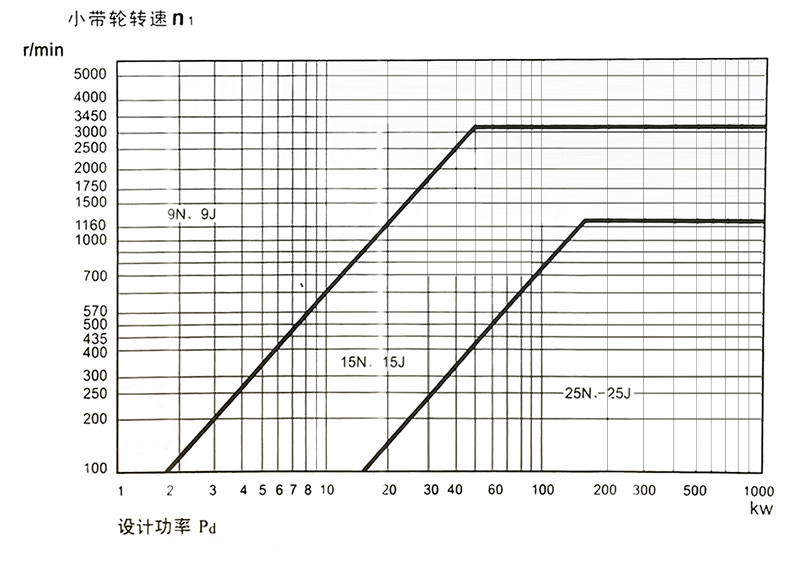

圖2.窄形V帶選型圖
